Ультразвуковой томограф А1550 IntroVisor
А1550 IntroVisor - универсальный портативный ультразвуковой дефектоскоп-томограф c цифровой фокусировкой антенной решетки и томографической обработкой данных для контроля металлов и пластмасс. Легкий и удобный в использовании прибор для решения большинства задач ультразвуковой дефектоскопии металлов и пластмасс. Обеспечивает быстрый, комфортный и достоверный поиск дефектов благодаря визуализации внутренней структуры объекта контроля в виде изображения сечения в режиме реального времени, что существенно упрощает и делает более доступной интерпретацию полученной информации по сравнению с обычным дефектоскопом.
Преимущества
- Оперативный и высокопроизводительный поиск дефектов в сварных швах, в изделиях из металлов, полиэтилена, стеклопластиков.
- Наглядное отображение внутренного строения объекта контроля в режиме реального времени (25 кадров в секунду).
- Улучшенная чувствительность и разрешающая способность.
- Возможность измерения реальных размеров несплошностей.
- Возможность работы как в режиме томографа (B-СКАН), так и в режиме классического дефектоскопа (A-СКАН).
- При контроле сварных швов достаточно продольного сканирования по одной линии вдоль шва. Это значительно сокращает время контроля. Одна решетка перекрывает весь диапазон углов (от 35º до 85º), используемый в типовых методиках ультразвукового контроля.
Особенности
- Большой цветной дисплей обеспечивает визуализацию результатов контроля в виде яркого и понятного графического образа сечения объекта и результатов измерения координат и уровней сигналов.
- Небольшие габаритные размеры.
- Удобный интуитивный интерфейс с клавишами быстрого доступа к основным настройкам, параметрам и управлению позволяет быстро освоить работу с прибором.
- Быстросъемный аккумуляторный блок.
- Связь с ПК по USB.
- Специализированное программное обеспечение для просмотра и последующего архивирования полученных изображений.
- Высокая достоверность контроля.
А 1550 IntroVisor имеет три основных режима работы:

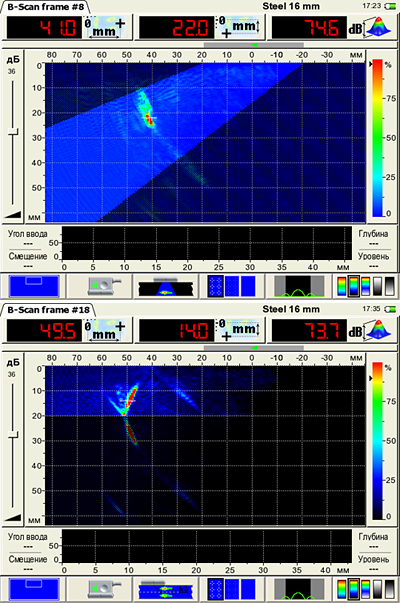

- режим «Томограф» для контроля с антенными решетками и формирования томограмм в реальном масштабе времени: на экран выводится томограмма и эхосигнал, соответствующий выбранному лучу, эквивалентный А-скану от классического наклонного или прямого преобразователя, а также измеренные параметры: глубина залегания дефекта, расстояние от центра решетки до местонахождения дефекта по оси Х, амплитуда сигнала.
- режим «Дефектоскоп» для работы прибора в качестве классического дефектоскопа с типовыми наклонными и прямыми преобразователями. Прибор обладает всеми основными функциями современного цифрового дефектоскопа: ВРЧ, АРД, помогающими дефектоскописту в определении и оценке найденных дефектов. Используется для реализации типовых и специализированных методик. Цветной экран и удобное меню обеспечивают комфортную работу.
- режим «НАСТРОЙКА» для выбора и установки параметров и рабочей конфигурации. Имеется загруженная база материалов и база преобразователей, а также база конфигураций.
Программное обеспечение
Специальное программное обеспечение ADM IntroVisor позволяет переносить сохраненные данные с прибора на внешний компьютер для дальнейшей обработки результатов контроля, формирования отчетов и архивирования.
А 1550 IntroVisor работает с несколькими типами антенных решеток:
- Антенная решетка продольных волн - М9060 4.0V0R40X10CL: 16-элементная, широкополосная цифрофокусируемая решетка. Сектор сканирования ±50º, центральная рабочая частота 4 МГц. Применяется для контроля основного тела металлических и пластиковых конструкций;
- Антенная решетка поперечных волн - М9065 4.0V60R40X10CS: 16-элементная, широкополосная цифрофокусируемая решетка. Сектор сканирования от 35º до 85º, центральная рабочая частота 4 МГц. Применяется для контроля сварных швов (в том числе и аустенитных сталей).
Технические характеристики
| Число элементов антенной решётки |
16 |
| Используемые типы волн |
Продольные, поперечные |
| Скорость реконструкции, кадров в секунду |
25 |
| Размер томограммы в точках |
256 × 256 |
| Шаг реконструкции томограммы, мм |
от 0,1 до 2 |
| Максимальный размер области реконструкции, мм |
256 по горизонтали × 256 по глубине |
| Рабочие частоты, МГц |
1,0; 1,5; 1,8; 2,0; 2,5; 3,0; 4,0; 5,0 |
| Тип дисплея |
TFT SVGA (640х480) |
| Размер дисплея |
5,7'' |
| Диапазон рабочих температур |
от –30°С до +45°С |
| Питание |
встроенный аккумулятор /сетевое 110-240В |
| Память |
встроенная флэш пямять на 8 Гб |
| Разъемы для подключения антенных решеток и преобразователей |
LEMO |
| Разъем для связи с персональным компьютером |
USB |
| Время непрерывной автономной работы, ч |
не менее 8 |
| Габаритные размеры, мм |
258 × 164 × 110 |
| Масса электронного блока, кг |
2,7 |
Комплект поставки
- A1550 IntroVisor - электронный блок УЗ дефектоскопа
- Съемный аккумулятор LiPOl 8,0 Ач-11,2В
- Антенная решетка М9065 4.0V60R40X10CS
- Антенная решетка М9060 4.0V0R40X10CL
- Кабель LEMO-LEMO одинарный 1,2 м
- Преобразователь S3568 2.5A0D10CL
- Преобразователь S5182 2.5A65D12CS
- Сетевой адаптер с кабелем 220В-15В
- Кабель USB A-Micro B
- Компакт-диск с документацией и ПО
- Чехол Е14
- Жесткий кейс М20
- Калибровочный образец V2/25
|
