Производитель: Восток-7

Способы получения:

Самовывоз - 1 день

Доставка до ТК - 1-2 дня

Доставка по адресу - по запросу

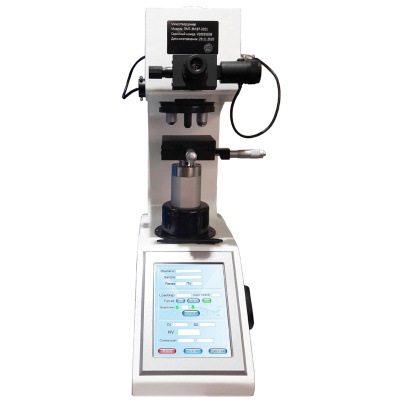

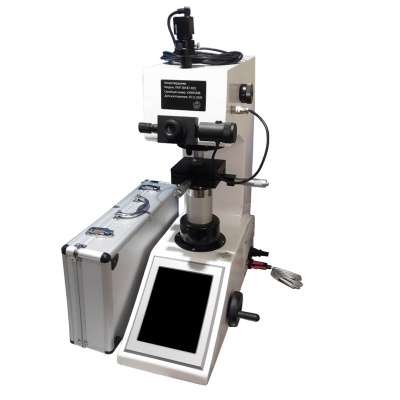

Стационарный микротвердомер по Виккерсу ПМТ-3

Микротвердомер ПМТ-3 — базовая модификация, предназначенная для измерения микротвёрдости металлов и сплавов по методам Виккерса и Кнупа. Данная модель имеет ручной тип привода поворотной головки (турели) и в ней отсутствует возможность установки цифровой видеокамеры и подключения к ПК.

Диапазон оптического увеличения микротвердомера ПМТ-3 от 20× до 200×. Испытательные усилия регулируются в диапазоне от 0,010 до 1,000 кгс (от 0, 098 Н до 9,807 Н), что делает прибор подходящим для тестирования тонких слоёв, хрупких материалов, микроэлектронных компонентов и других изделий, где требуется высокая точность и минимальное разрушение образца.

Микротвердомер ПМТ-3 зарегистрирован в Госреестре средств измерений РФ под № 86208-22, поставляется с поверкой.

Прямые измерения проводятся по 8 шкалам Виккерса: HV0,01; HV0,025; HV0,05; HV0,1; HV0,2; HV0,3; HV0,5; HV1 и по шкале Кнупа (HK). Общий технический диапазон измерений составляет 8–2900 HV. При этом поверяемый диапазон, гарантирующий максимальную точность, составляет 50–1500 HV. Доступна конвертация в 14 других шкал твёрдости: Роквелла (HRA, HRB, HRC, HRD, HRF), Супер-Роквелла (HR15N, HR30N, HR45N, HR15T, HR30T, HR45T), Бринелля (HBW), Виккерса (HV) и Кнупа (HK) по ASTM E-140.

Принцип действия

Принцип действия микротвердомера ПМТ-3 основан на статическом вдавливании алмазного пирамидального индентора в поверхность образца с последующим измерением длины диагоналей отпечатка. На основе этих данных программное обеспечение рассчитывает значение твёрдости по выбранной шкале.

Управление и анализ данных

Микротвердомер может сохранять до 60 результатов измерений. Система обработки данных позволяет рассчитывать статистические значения: максимальное, минимальное, размах и среднее значение твёрдости. ПМТ-3 имеет цветной сенсорный экран диагональю 8 дюймов, который отображает параметры измерения, текущее усилие, время выдержки и результаты тестирования. Интерфейс управления интуитивно понятен, а наличие стилуса упрощает работу с меню. Также предусмотрен встроенный мини-принтер для распечатки данных: номер образца, нагрузка, измеренное значение, серия измерений, оператор, дата и время.

Метрологические характеристики

Диапазоны измерений твердости по шкалам Виккерса
Шкалы Виккерса			Диапазоны измерений твердости HV
HV0,01; HV0,025			50–350
HV0,05			50–550
HV0,1			50–850
HV0,2; HV0,3			50–1000
HV0,5; HV1			50–1500
Пределы допускаемой абсолютной погрешности
Обозначение шкалы твёрдости	Интервалы измерений твёрдости HV
	>50…≥200	>200…≥350	>350…≥550	>550…≥850	>850…≥1500
	Пределы допускаемой абсолютной погрешности микротвердомера, HV, (±)
HV0,01	20,0	35,0	—	—	—
HV0,025	20,0	35,0	—	—	—
HV0,05	20,0	35,0	65,0	—	—
HV0,1	15,0	35,0	60,0	100,0	—
HV0,2	15,0	30,0	60,0	100,0	110,0
HV0,3	15,0	25,0	45,0	90,0	110,0
HV0,5	10,0	20,0	35,0	70,0	120,0
HV1	8,0	15,0	25,0	50,0	75,0
Номинальные значения испытательных нагрузок, Н (кгс)			Относительная погрешность испытательных нагрузок, %
0,098 (0,010)			±1,5
0,245 (0,025)			±1,5
0,490 (0,050)			±1,5
0,981 (0,100)			±1,5
1,961 (0,200)			±1,0
2,942 (0,300)			±1,0
4,903 (0,500)			±1,0
9,807 (1,000)			±1,0
Диапазон измерений длины диагоналей отпечатков (d), мм			Предел абсолютной погрешности измерения длины диагоналей отпечатков (d), мм
0,02≤d≤0,040			0,0004
0,040<d≤0,200			0,01∙d

Технические характеристики

Метод измерения	Виккерса и Кнупа
Инденторы	— алмазная пирамида Виккерса (в комплекте) — алмазная пирамида Кнупа (по заказу)
Привод турели (поворотной головки)	ручной
Тип приложения, выдержки и снятия нагрузки	автоматический
Тип измерения диагонали отпечатка, расчета и отображения на дисплее значения микротвердости	автоматический
Тип выбора прилагаемой нагрузки	механический
Тип подъёмного механизма координатного стола	механический
Скорость нагружения	50 мкм/с
Время выдержки под нагрузкой	0–99 с (по умолчанию 10 с)
Диапазон увеличения оптической системы	от 100× до 200×
Окуляр с измерительной сеткой	10×
Объективы (встроенные)	— 10× (для наблюдения) — 40× (для измерений)
Минимальная единица измерения	0,01 мкм
Шкалы прямого измерения твёрдости путём непосредственного нагружения (терминология по ГОСТ 8.063–2012)	HV, HK
Общий диапазон измерений твёрдости	8–2900 HV
Поверяемый диапазон измерений твёрдости	50–1500 HV
Перевод/конвертация/пересчёт в другие шкалы твёрдости по стандарту ASTM E-140	HRA, HRB, HRC, HRD, HRF, HV, HK, HBW, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T
Сохранение, вывод и распечатка данных измерений твёрдости на встроенном принтере	имеется
Количество ячеек встроенной памяти	60
Дисплей	8 дюймов, цветной сенсорный экран
Язык интерфейса	английский/китайский
Функции встроенного ПО	— сохранение до 60 измерений — конвертация в другие шкалы (HRC, HBW, HV, HK и др.) — вывод макс./мин. значения твердости — вывод размаха и среднего значения твердости — настройка параметров измерения — калибровка прибора
Координатный стол с ручной регулировкой: — габаритные размеры — перемещение по горизонтальным осям	— 100 × 100 мм — (Х) 25 × (Y) 25 мм
Максимальная высота образца	100 мм
Глубина зева (расстояния до стенки прибора от центра индентора)	130 мм
Габаритные размеры, не более	630 × 290 × 680мм
Масса, не более	55 кг
Параметры питания	220 В, 400 Вт
Диапазон рабочих температур	+15…+28 °С
Средний срок службы	10 лет

Микротвердомер по Виккерсу ПМТ-3	1 шт.
Алмазный наконечник Виккерса	1 шт.
Алмазный наконечник Кнупа	по заказу
Ось для грузов	1 шт.
Грузы	6 шт.
Комплект мер твердости по микро-Виккерсу	1 шт.
Координатный предметный стол	1 шт.
Измерительный уровень	1 шт.
Стилус	1 шт.
10-кратный микроокуляр	1 шт.
Запасные предохранители (2А)	2 шт.
Кабель питания	1 шт.
Отвертка	1 шт.

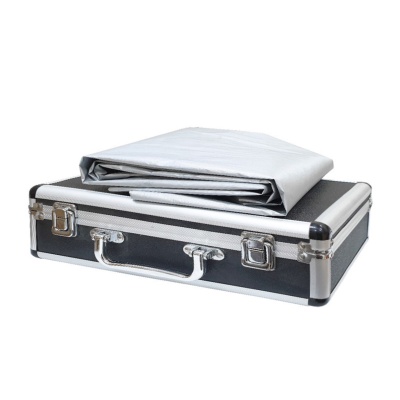

Чехол для защиты от пыли	1 шт.
Установочные опоры с регулировкой по высоте	4 шт.
Кейс	1 шт.
Руководство по эксплуатации с паспортом и методикой поверки	1 экз.
Бумажное свидетельство о поверке	по заказу

Реестр СИ РФ

Номер: 86208-22

Действует до: 18.07.2027
