Портативный ультразвуковой твердомер Инатест-У
Твердомер Инатест-У используется для контроля твердости металлов и сплавов методом ультразвукового контактного импеданса (UCI). Твердость измеряется по основным шкалам: Роквелла (HRC), Бринелля (HB), Виккерса (HV). Калибровка на данные шкалы осуществляется при производстве по эталонным мерам твердости 2-го разряда по ГОСТ 9031–75. Также твердомер позволяет определять предел прочности на растяжение (Rm) в соответствии с ГОСТ 22761–77.
Прибор внесен в Госреестр СИ РФ (№ 74091-19).

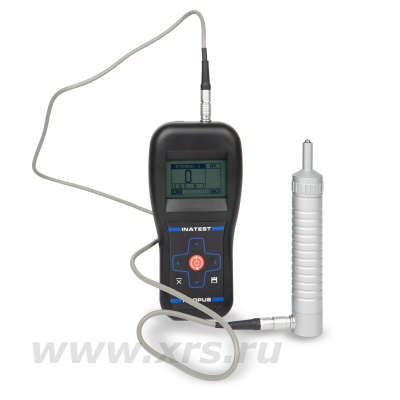

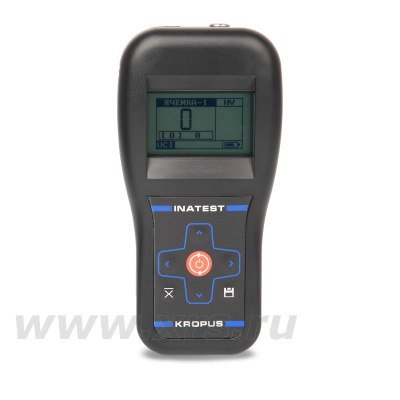

Твердомер состоит из электронного блока и подключаемого к нему ультразвукового преобразователя с алмазным индентором и пьезопластинами. Принцип работы основан на изменении частоты ультразвуковых колебаний при контакте индентора с поверхностью материала под нагрузкой — чем тверже материал, тем больше изменение частоты. Электронный блок оснащен графическим дисплеем и клавиатурой, что обеспечивает удобное управление, визуализацию результатов измерений, настройку параметров и статистическую обработку данных.
Функциональные возможности твердомера
- измерение по основным шкалам;
- измерение по табличным шкалам;
- работа по дополнительным шкалам;
- программирование и измерение по выбранным шкалам пользователя (2–10 точек калибровки);
- статистическая обработка результатов (выборка 2–15 измерений);
- сохранение результатов измерений и передача данных на компьютер;
- режим настройки прибора (язык, время выключения, подсветка и др.).
Ультразвуковые преобразователи
Твердомер комплектуется стандартным ультразвуковом преобразователем IN-50 c нагрузкой 50 H. Подходит для измерений на деталях с массой от 1 кг и толщиной от 3 мм, с возможностью программирования дополнительных шкал под специфические материалы и покрытия. Твердомер также совместим с рядом специализированных ультразвуковых преобразователей, что расширяет его функциональность:
- IN-50S — укороченный преобразователь для измерений в труднодоступных местах (узкие пазы, внутренние поверхности).
- IN-50L — преобразователь с удлиненным носиком для контроля глубоких отверстий и труднодоступных участков.
- IN-10 — преобразователь с пониженной нагрузкой 10 H. Предназначен для измерения твердости тонких деталей и гальванических покрытий. Минимальная толщина детали — 2 мм, шероховатость поверхности — Ra ≤0,8 мкм.
- IN-100 — преобразователь с повышенной нагрузкой 100 Н для контроля изделий с грубой поверхностью. Минимальная толщина — 4 мм, шероховатость — Ra ≤3,2 мкм.
Для точного позиционирования на криволинейных поверхностях доступны дополнительные насадки и опорные кольца, обеспечивающие перпендикулярное прижатие преобразователя к поверхности.
Рабочий температурный диапазон твердомера Инатест-У составляет от −10 до +50 °С при влажности до 80% без конденсации. Питание от аккумулятора 2,4 В.
| Метод измерения |
ультразвуковой контактный импеданс (UCI) |
| Шкалы измерения |
HRC, HB, HV |
| Дополнительные шкалы измерения |
HRA, HRB, HSD, σв(Rm) |
Диапазон измерения:
— по шкале Роквелла
— по шкале Бринелля
— по шкале Виккерса |
20–70 HRC
90–450 HB
240–940 HV |
Пределы допускаемой абсолютной погрешности измерения твердости:
— по шкале Роквелла
— по шкале Бринелля
а) в диапазоне от 90 до 150 включ.
б) в диапазоне свыше 150 до 300 включ.
в) в диапазоне свыше 300 до 450 включ.
— по шкале Виккерса
а) в диапазоне от 240 до 500 включ.
б) в диапазоне свыше 500 до 800 включ.
в) в диапазоне свыше 800 до 940 включ. |
±2 HRC
±10 HB
±15 HB
±20 HB
±15 HV
±20 HV
±25 HV |
| Стандартный преобразователь |
IN-50 |
| Тип преобразователя |
A (ультразвуковой) |
| Минимальная масса измеряемой детали для преобразователя IN-50 |
1 кг |
| Минимальная толщина измеряемой детали для преобразователя IN-50 |
3 мм |
| Шероховатость поверхности изделия для преобразователя IN-50 |
Rа ≤1,6 мкм |
| Автоматическое выключение (настраиваемое) |
от 30 с до 5 мин. |

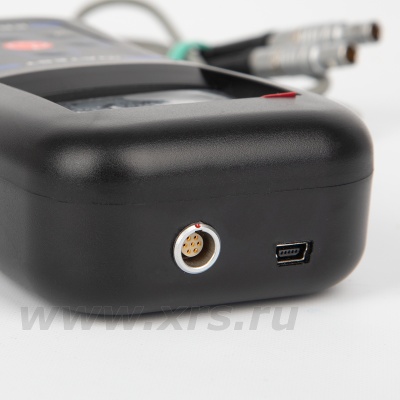

| Интерфейс для связи с компьютером |
USB |
| Объем внутренней памяти |
6000 измерений |
| Питание |
аккумулятор 2,4 В |
| Диапазон рабочих температур |
−10...+50 °C |
| Относительная влажность воздуха |
<80% |
| Габаритные размеры электронного блока (Д × Ш × В) |
160 × 81 × 41 мм |
| Габаритные размеры преобразователя (Д × ⌀) |
148 × 26 мм |
| Масса твердомера (электронный блок с преобразователем) |
400 г |
| Средняя наработка на отказ, не менее |
1000 ч |
| Средний срок службы, не менее |
5 лет |

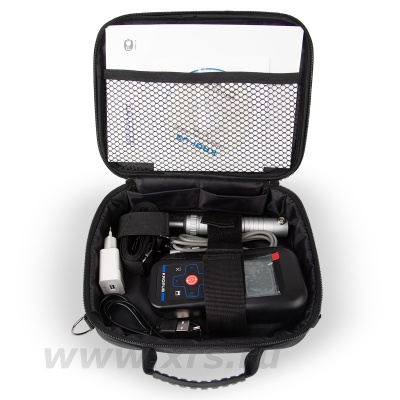

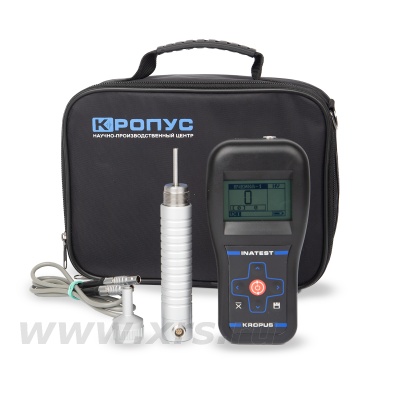

| Электронный блок твердомера Инатест-У |
1 шт. |
| Преобразователь ультразвуковой IN-50 |
1 шт. |
| Кабель преобразователя |
1 шт. |
| Комплект аккумуляторов (в блоке) |
1 шт. |
| Зарядное устройство |
1 шт. |
| Кабель для подключения к ПК |
1 шт. |
| Диск с программным обеспечением |
1 шт. |
| Сумка для переноски и хранения |
1 шт. |
| Руководство по эксплуатации |
1 экз. |
