Промышленные метрологические томографы Томоскан
Метрологические томографы Томоскан предназначены для проведения томографического сканирования с целью получения полной трехмерной информации об объекте контроля с визуализацией его размеров и расположения. Компьютерная томография обеспечивает более высокую чувствительность контроля и возможность выявления дефектов, которые невозможно или крайне затруднительно обнаружить при рентгенографии. Томографы Томоскан могут использоваться как для массового высокопроизводительного контроля изделий на производстве, так и в исследовательских и материаловедческих целях. Томографические комплексы позволяют производить экспресс-сканирование, высокоточное сканирование, сканирование при неполном обороте объекта и сканирование при неэквидистантных проекциях.
Модели метрологических томографов Томоскан
Линейка томографов Томоскан представлена тремя базовыми моделями: Томоскан 500, Томоскан 1000 и Томоскан 2000.

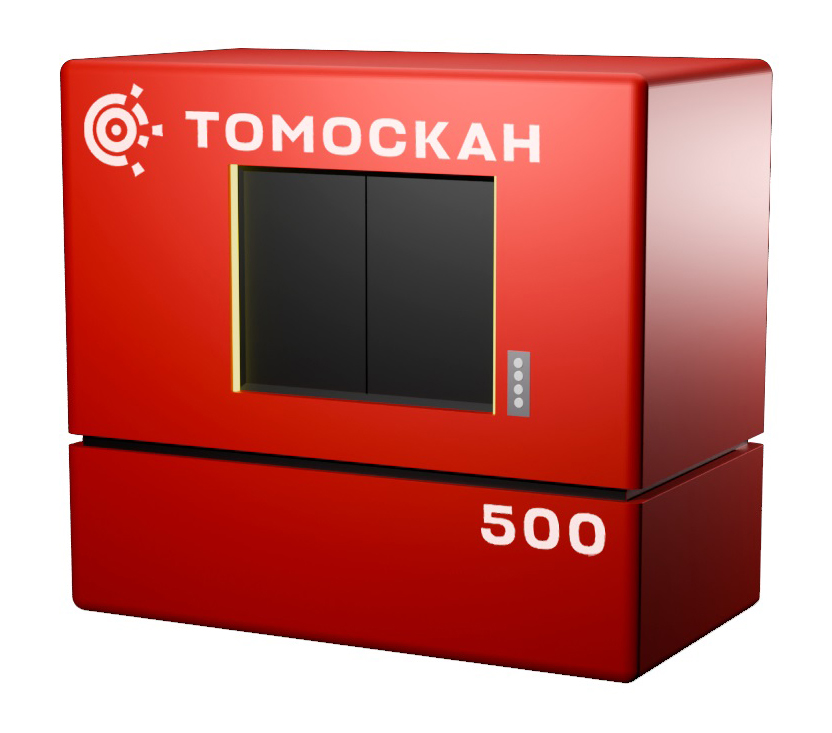

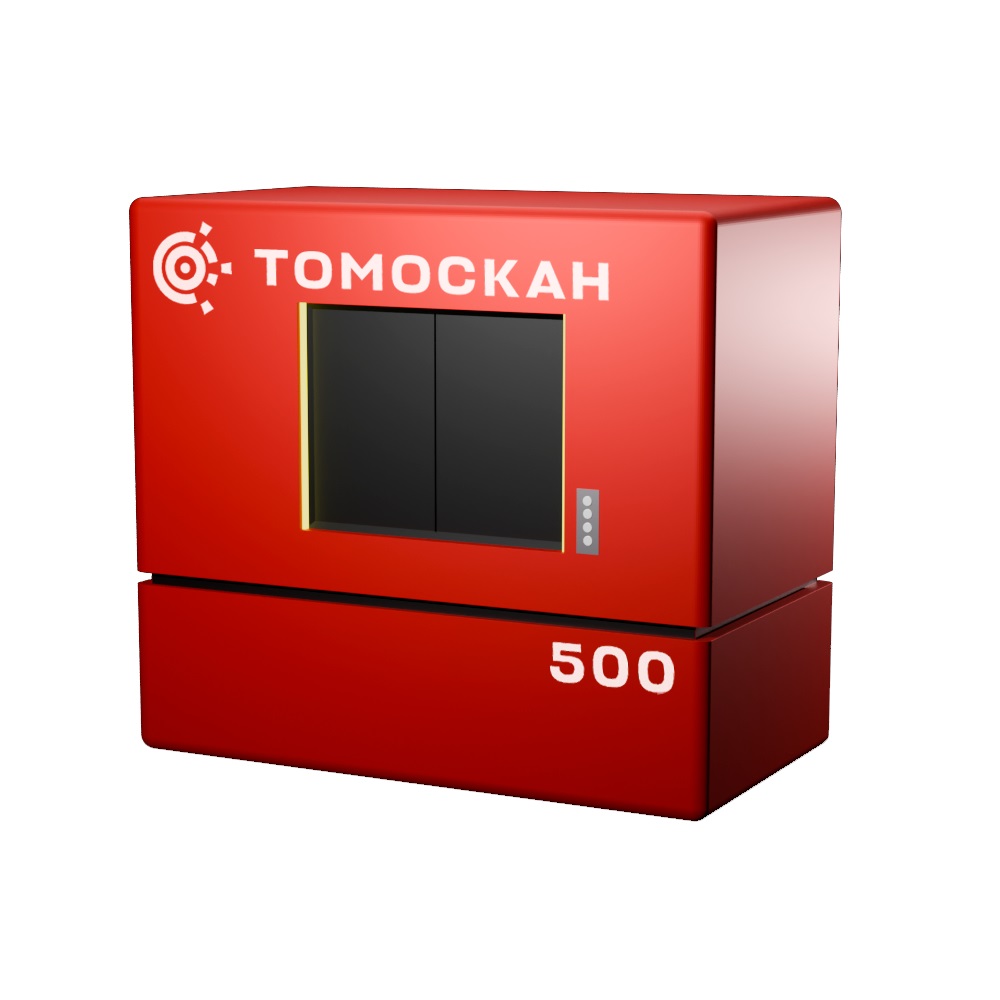

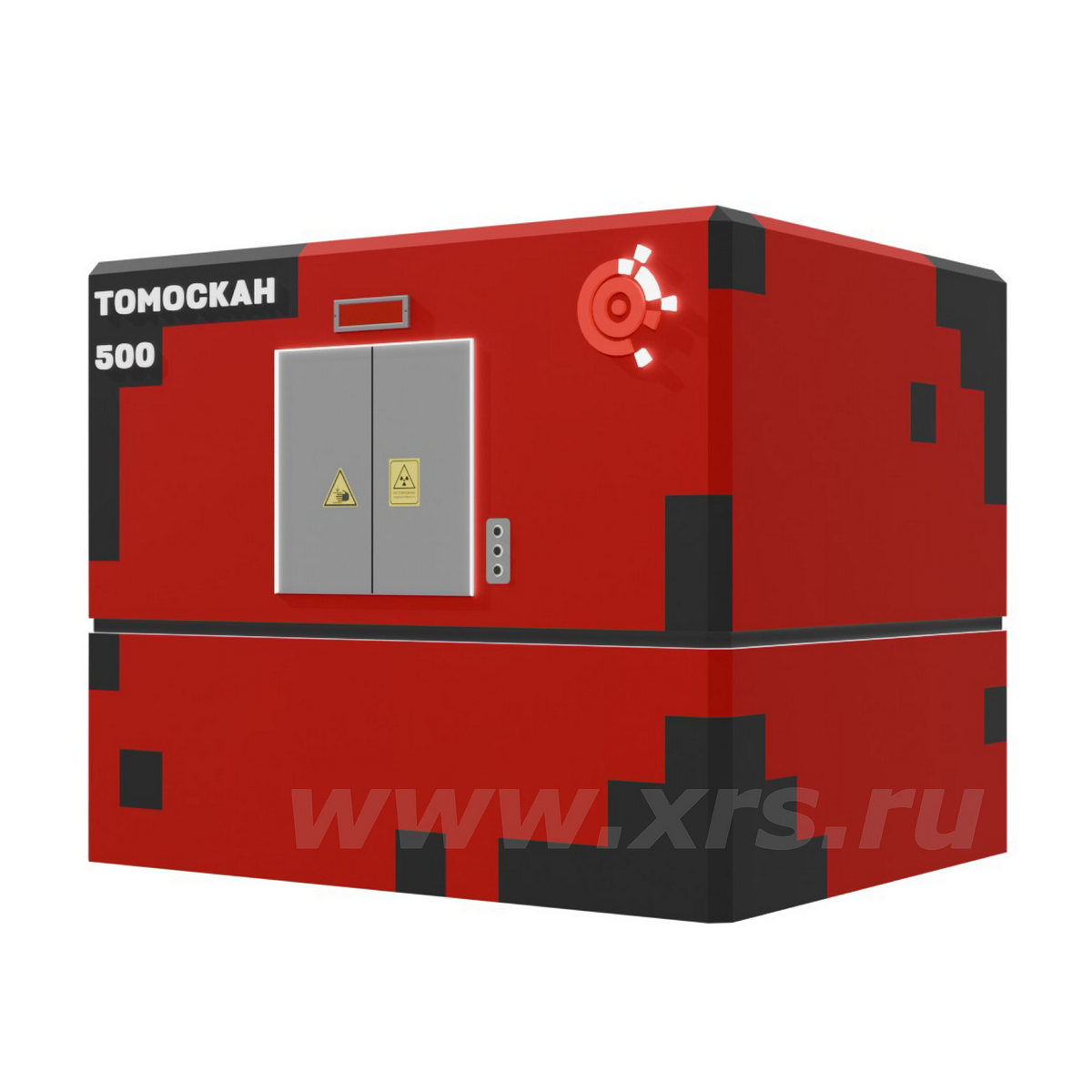

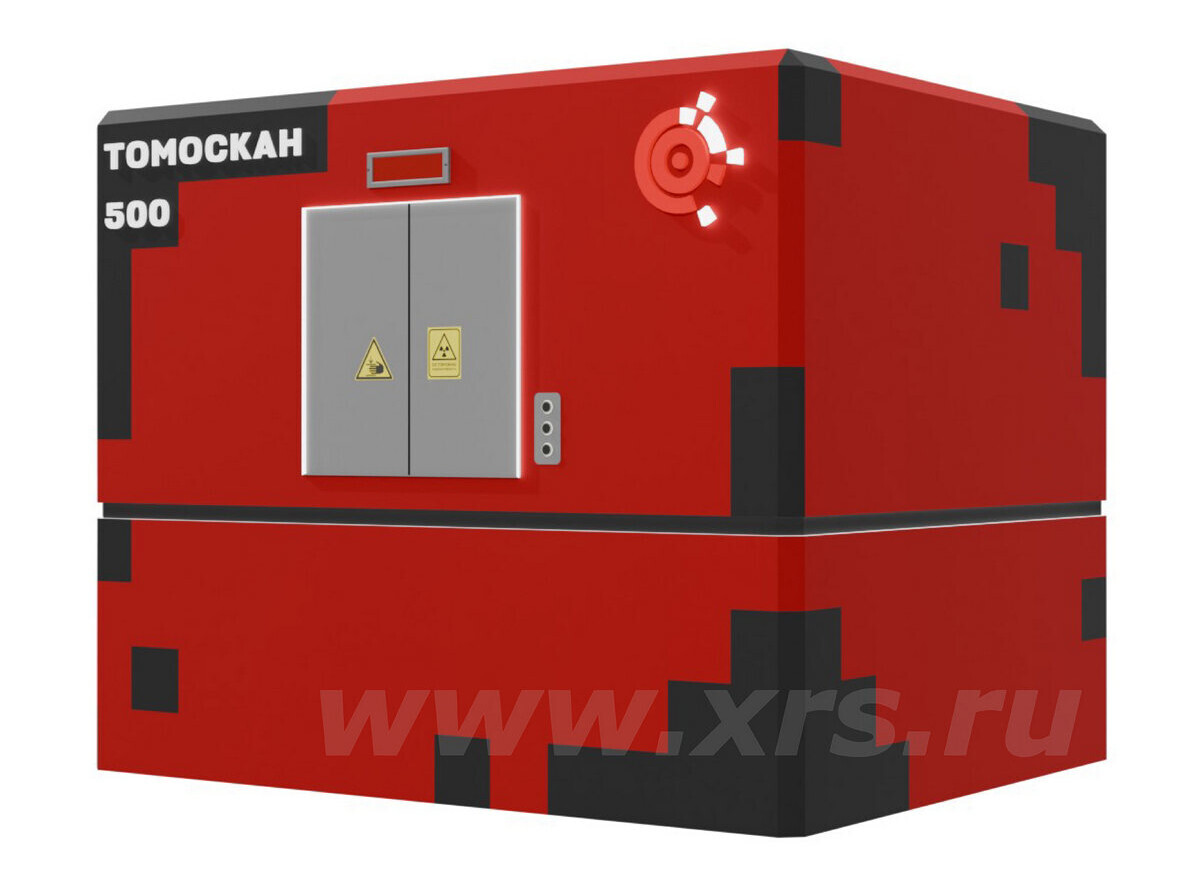

Томоскан 500 — малая модель для объектов размерами до 500 × 500 мм. Максимальное напряжение — до 225 кВ. Оснащается микрофокусным или нанофокусным источником рентгеновского излучения. Приемником излучения служит плоскопанельный детектор высокого разрешения, что обеспечивает высокую детализацию получаемой трехмерной модели.

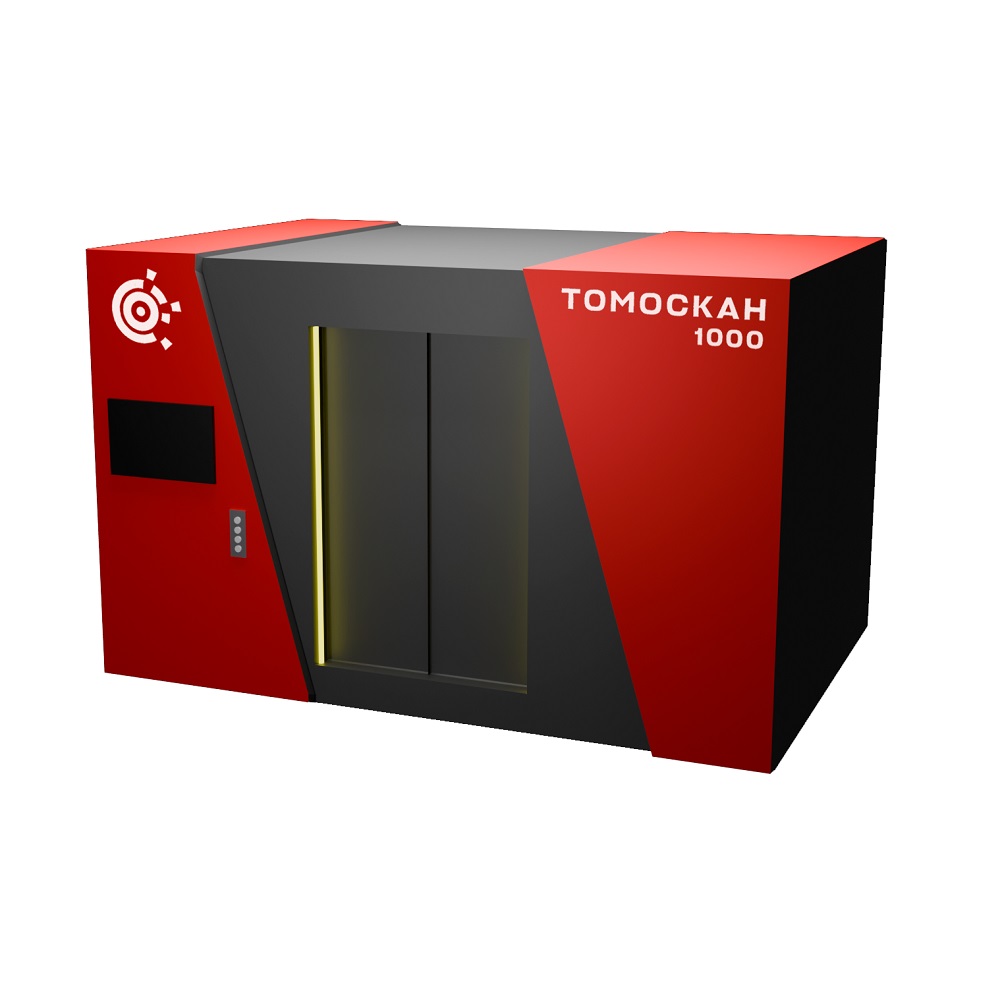

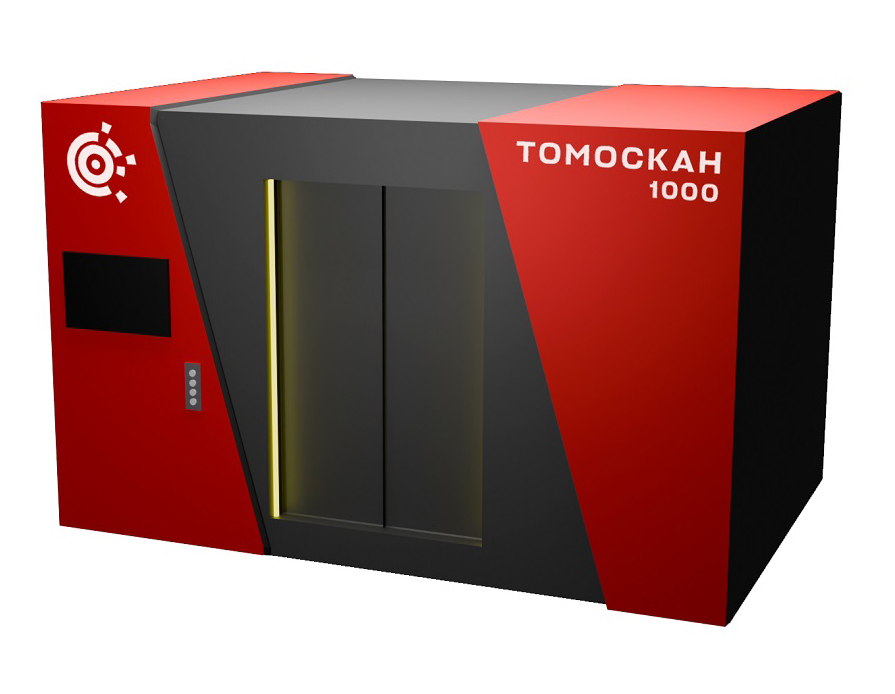

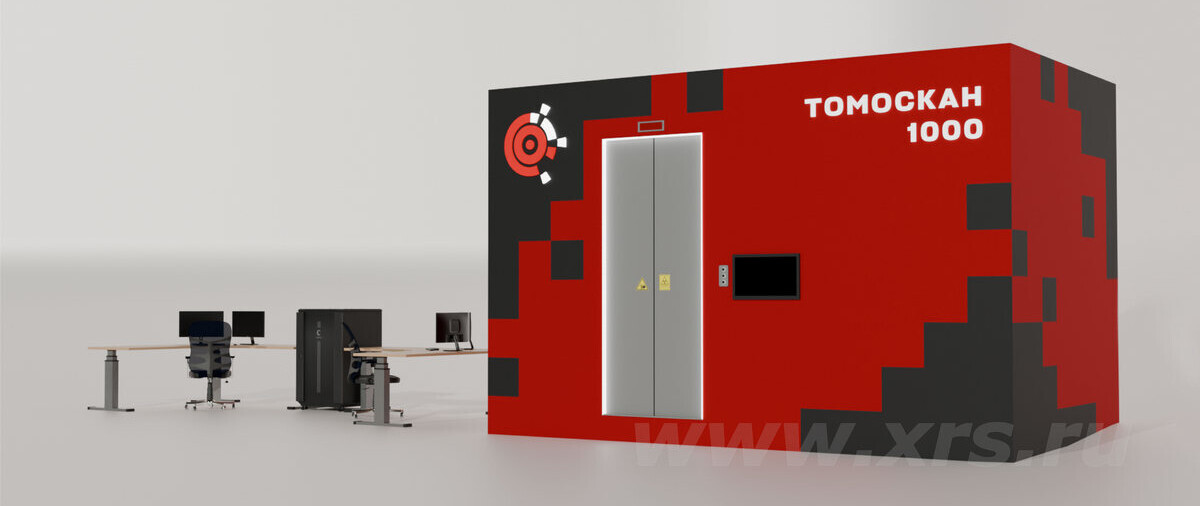

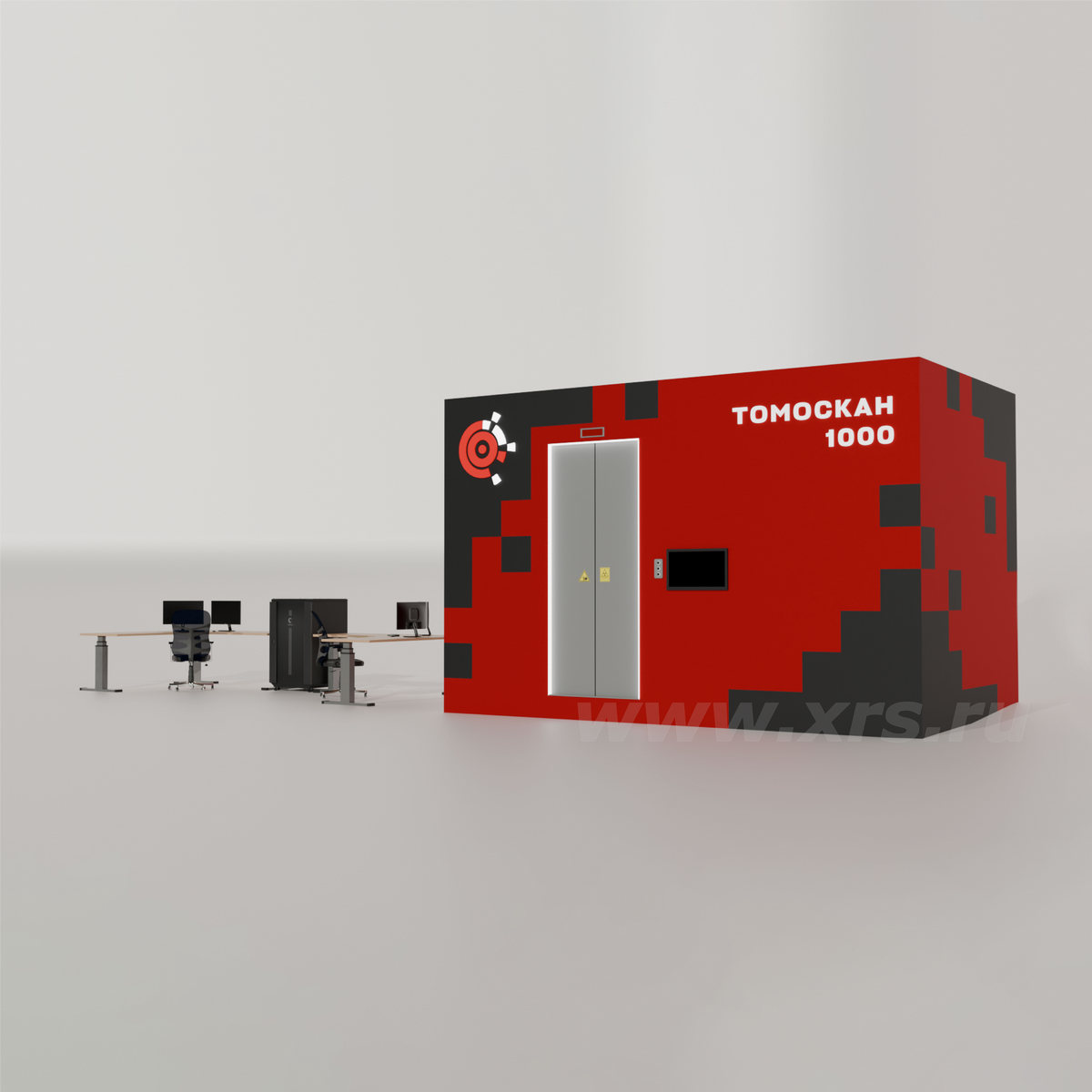

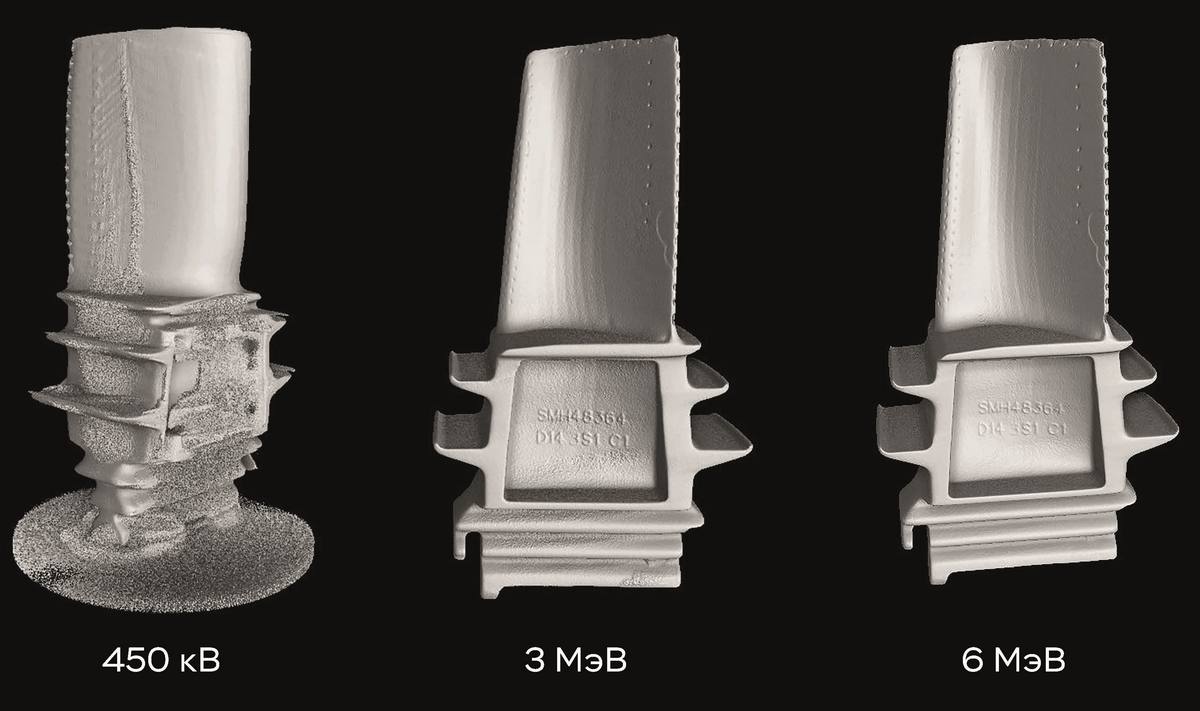

Томоскан 1000 — средняя модель для объектов размерами до ⌀800 × 1200 мм. Может одновременно оснащаться различными источниками рентгеновского излучения, а также плоскопанельным и линейным детектором, что значительно расширяет возможности томографа для контроля сложных объектов и разнородных материалов. Источниками излучения могут быть: нанофокусная, микрофокусная или острофокусная трубка (напряжение до 450 кВ), либо линейный ускоритель (энергия до 6 МэВ) для изделий с радиационной толщиной до 350 мм по стали.

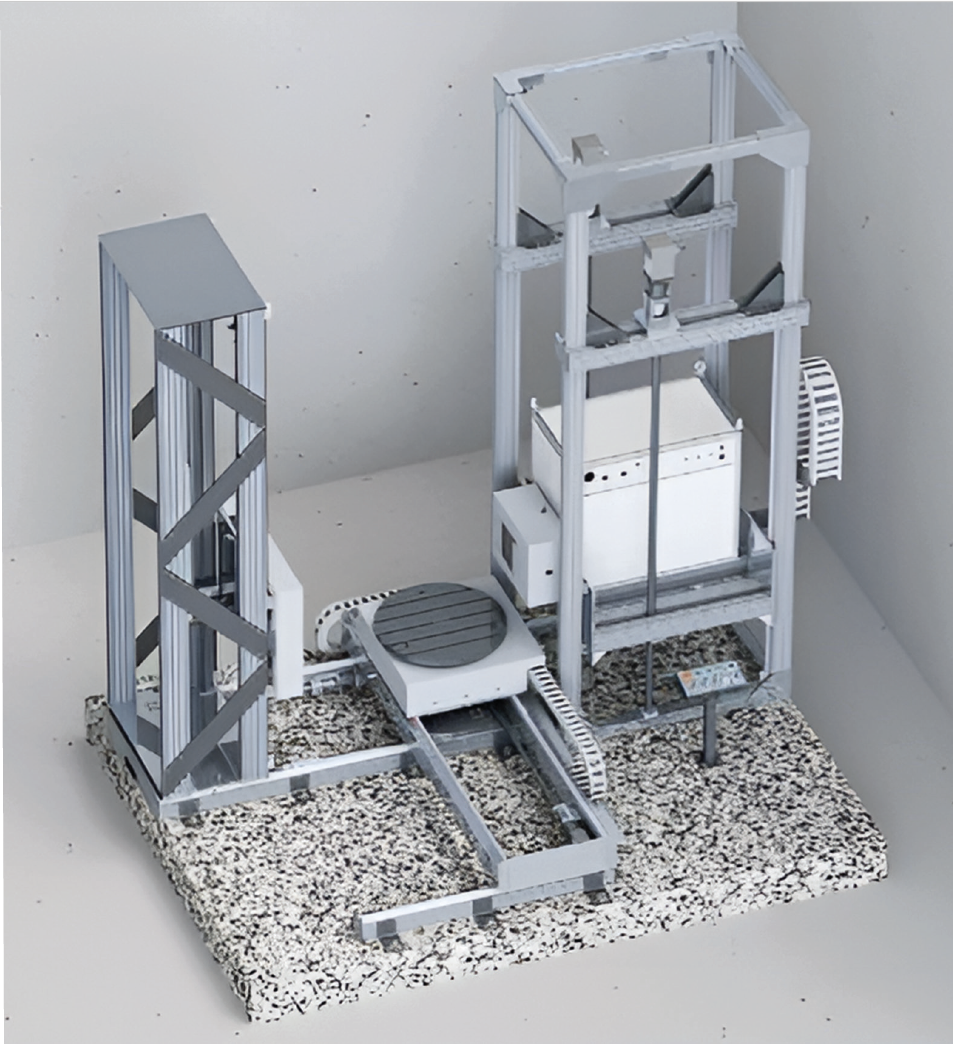

Томоскан 2000 — для объектов размерами до ⌀800 × 2000 мм (или другие размеры под ТЗ заказчика). Поставляется без камеры радиационной защиты, монтируется в стационарной железобетонной КРЗ. Томограф оснащается плоскопанельным или линейным детектором. В качестве источника излучения используется рентгеновский аппарат или линейный ускоритель с энергией до 9 МэВ, что позволяет проводить контроль изделий с радиационной толщиной до 450 мм по стали. Это открывает возможности для исследования объектов, которые ранее были недоступны для данного метода.
Методы исследования
В томографах Томоскан реализуется несколько режимов сбора данных, которые выбираются исходя из формы детали, требуемой точности и плотности материала:
— компьютерная томография в коническом пучке,
— компьютерная томография в веерном пучке,
— спиральная томография,
— томография выделенного участка,
— радиография,
— радиография с подавлением рассеянного излучения.
Манипулятор

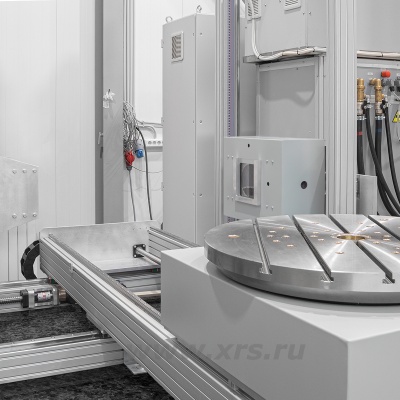

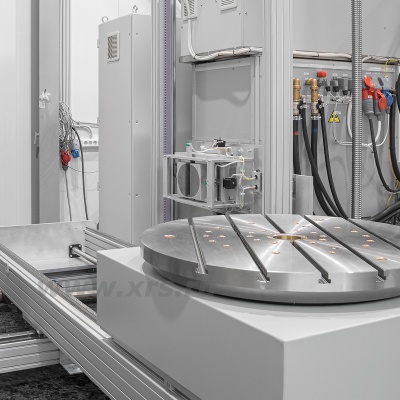

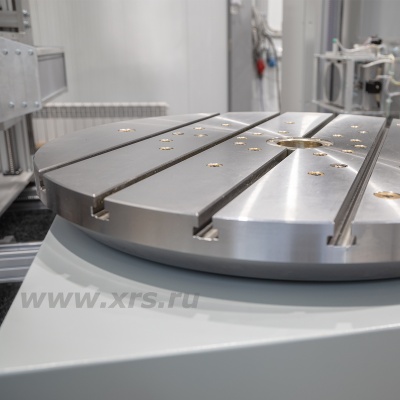

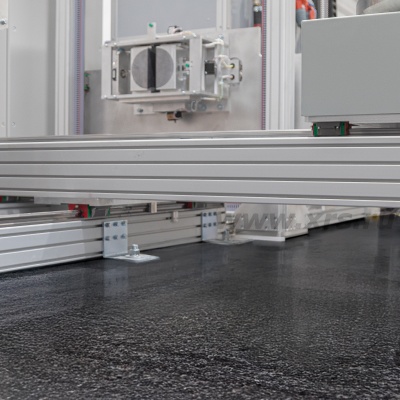

Основа томографов Томоскан — автоматизированный модульный манипулятор для перемещения рентгеновского излучателя, детектора и предметного стола. В качестве основания для манипулятора используется прецизионный гранит на виброопорах. Гранитное основание обладает высокой температурной стабильностью и исключает влияние внешних вибраций.
Манипулятор обеспечивает прецизионное позиционирование и возможность изменения фокусного расстояния. Система автоматизированного контроля состояния осей и высокоточные направляющие обеспечивают наилучшие результаты при работе с любыми объектами. Возможность изменения фокусного расстояния позволяет реализовать оптимальную схему сканирования для деталей различных размеров.
Управление томографами осуществляется с пульта управления и посредством специализированного ПО Томоскан. Для контроля перемещения объекта исследования внутри камеры радиационной защиты установлена система видеокамер.
